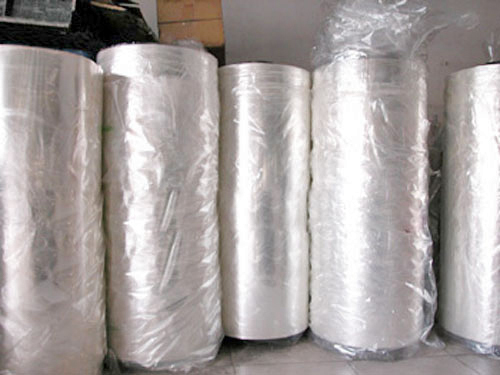

PVC膜主要成分为聚氯乙烯，为微黄色半透明状，有光泽。
透明度胜于聚乙烯、聚丙烯，差于聚苯乙烯，随助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折处会出现白化现象。
常见制品：板材、管材、鞋底、玩具、门窗、电线外皮、文具等，是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。
PVC膜压工艺过程：
1.吸塑胶的使用要求
吸塑胶是双组分胶，活化温度为60度左右。贮存环境温度须在5℃至30℃，5℃以下会引起絮结。胶桶不应直接放置于地面上，应放置在木质的托架上，尤其是在冬季。吸塑胶的有效期在不拆原包装状态，自出厂之日起为6个月。
吸塑胶配制比例主剂：固化剂＝20：1，主剂与固化剂混合时，应使主剂保持在搅拌状态下，固化剂慢慢加入并搅拌至少3分钟以上。每次配制的胶量应保证在4小时内用完。兑胶后胶桶应盖严。
2.喷胶工艺要求：
喷胶顺序为端面——正面线型——正面+线型——端面，其平面部分，喷涂一遍即可；端面和平面线型处则需喷两遍。
主剂与固化剂混合后的活性时间为4－6小时，已喷胶的工件应在4小时内加工完毕以获得最好的胶合效果。否则因胶发生交联反应而需升高活化温度，尽管从外观上看胶合效果良好，但耐温性能已经明显降低，若二次喷胶会在PVC膜表面显现胶痕。
喷胶后表面发白且干燥，手触不粘手或干燥后有明显的胶膜光泽干燥时间为30-50分钟（取决于环境的温度、湿度和喷胶质量）。
常用风扇距工件1.5-2.0米对准工件把潮湿空气吹走，以避免因工件湿度大而产生PVC鼓泡。
在冬季，为了提高工件的温度，可以用小的保温房把工件加热至20－25℃的条件下（禁止温度超过35℃，否则工件会产生变形）。喷胶应在不低于16℃的环境下在水帘机上进行。
喷胶操作者应戴口罩，以保护操作者的身体健康。
3.吸塑机硅胶膜的使用
根据工件线型的特点（如圆弧值、棱角、线型的宽度和深度等）选择不同厚度硅胶膜。
硅胶膜由于经常被加热和拉伸，其下垂度会增大，应根据硅胶膜的下垂程度及时进行安装，减小下垂度。
为了延长硅胶膜的使用寿命，防止工件产生质量问题，应定期调换硅胶膜使用方向，如前端变后端、左端变右端。
若硅胶膜的角部产生孔洞或短小的裂口，可用硅胶和补膜机进行修补，修补时上面用平整的重物压实，干燥24小时后，修补处用240#的砂纸砂平即可正常使用。
